グラブル編成スクショ切り取りの新実装とかの話

# gbf-image の画面検出

グラブルの編成スクショから必要な部分を切り取るツール。その検出まわりの仕様と、そこに至るまでの検証の記録。

## 作り直した理由

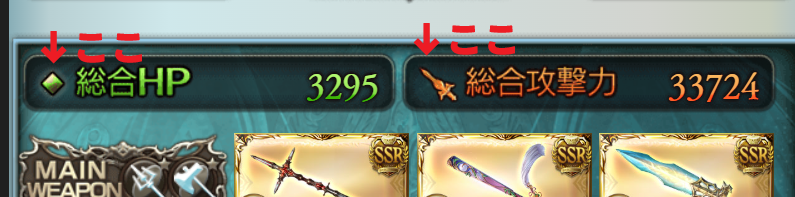

旧版は「決め打ちの座標の画素が何色か」で画面を判定していた。属性やUIの更新で壊れ続け、手元のサンプル13枚のうち**3枚で破綻**していた（基準点の検出に失敗し、幅19501px の矩形を出す）。

色と座標を捨て、**画面に必ずある固定の意匠をテンプレートマッチングで探す**方式に変えた。

## 方針が決まるまで

### 却下1: 矩形検知 + 整列パターン

二値化して矩形を拾い、その並びから画面種別を当てる案。最初に試した。

駄目だったのは**スケールが自分で決まらない**から。グラブルのUIは入れ子で自己相似（枠の中に枠、カードの中にカード）なので、「同じ比率の矩形が同じ間隔で並ぶ」構造がどの倍率でも成立してしまう。基準になる長さが取れない。

### 却下2: カード右上のバッジをスケール源にする

バッジ（レアリティの意匠）は1画面に何十個もあるので、拾えば格子が組めると考えた。スケールに対するスコアの鋭さを実測したら、**ピークが平坦なうえ偽ピークが出る**。summon-001 で破綻。

### 採用: 装飾プレート

「Main Weapon」等の見出しに付いている装飾プレート。1画面に1つしかない代わりに、**ピークが鋭く単一**。

| | スコアのピーク | スケール源として |
|---|---|---|
| バッジ | 平坦・偽ピークあり | ✗ |
| プレート | 鋭い・単一 | ✓ |

プレートを見つけた時点で**位置・スケール・画面種別**が同時に確定する。バッジは「本当にそのスケールでカードが並んでいるか」の裏取りに降格した。

## パイプライン

```
1. プレート探索
     MAIN_WEAPON / MAIN_SUMMON を先に、外れたら DUAL_BLADE / CHARA_MAIN
     → 位置・スケール・画面種別・二刀流が確定
2. スケールの追い込み（局所走査 + 放物線補間）
3. ADDITIONAL プレートを確定スケールで1回照合 → アディショナル武器の有無
4. 編成切り替えなら CHARA_SUB も探し、Main との位置関係で row / stacked を判別
5. カード右上コーナーで裏取り
6. プレート位置を原点にした定数から切り取り矩形を算出
```

プレートが見つからなければ作業解像度を **512 → 1024 → 2048** と上げて再試行する。ゲームがスクショ幅の25%程度しか占めない場合に必要になる。

テンプレートは9ファイル41KB（`public/gbf-image/tpl/`）。実際に使っている6枚。

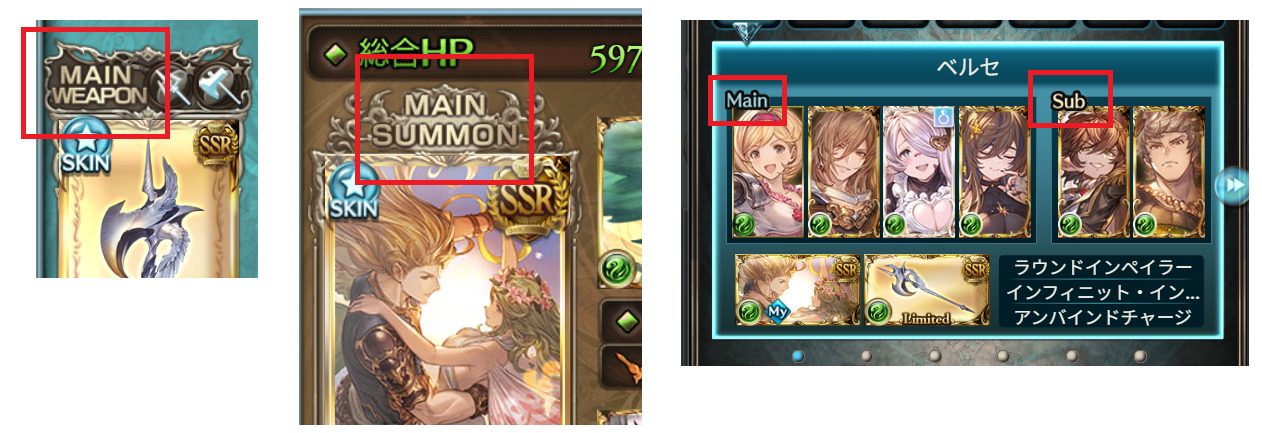

![探すテンプレート](./gbf-image-plates.png)

プレート3種は 62x62 の正方形に切り出してある。こうすると画面上で同じ大きさになり、スケールの走査範囲を3種で共有できる（図で文字が切れているのはそのため）。残る3枚はカード右上のコーナーで、裏取りにだけ使う（画質 low / mid / normal の3種）。

## 使っているもの

**検出まわりの外部ライブラリはゼロ。** OpenCV.js も TensorFlow.js も入れていない。`core/` と `worker/` の import は自分のファイルだけで、npm パッケージを一つも参照していない。

当初は「軽い物体検知モデルを載せる」つもりだったが、探すものが**固定の意匠1種類**だと分かった時点で学習モデルは要らなくなった。テンプレートマッチングで足りる。

使っているのは標準のブラウザAPIだけ。

| | |
|---|---|
| `Float32Array` / `Float64Array` / `Int32Array` | 画素・積分画像・オフセット表。数値計算はすべて型付き配列 |
| `OffscreenCanvas` + `getImageData` | 画素の取り出しとテンプレートの縮小 |
| `createImageBitmap` | 画像のデコード（ワーカーへも渡せる） |
| `Web Worker` | 走査の並列化。`navigator.hardwareConcurrency` で本数を決める |

追加のJSペイロードは無し。増えるのはテンプレート画像 **41KB**（PNG 9枚）だけ。

`OffscreenCanvas` だけは対応環境の制約があり（iOS Safari 16.4 以降）、起動時に見て非対応なら明示的に案内する。

プロトタイプ（Node）だけは別で、画像の入出力に **sharp**、パリティ検証用のバンドルに **esbuild** を使っている。どちらも検出処理そのものには関与しない。

## マッチャ

マスク付き正規化相互相関（NCC）。マスクはテンプレートのアルファから作る（プレートの外形が矩形ではないため）。

### 事前棄却

勾配エネルギーを積分画像に載せ、O(1) の箱和でテンプレートとかけ離れた位置を先に捨てる。ただしゲーム画面は全体が高精細なので**2割程度しか落ちない**。効果は限定的。

### 2段ピラミッド

半分の解像度で粗探索し、原寸で候補周辺だけ精査する。

単純にストライドを飛ばす方式は使えない。NCC は 1px ずれるとスコアが急落するので真のピークを飛ばす。閾値を下げて補うと候補が爆発して元より遅くなる。**縮小するとスコア曲面が平滑化される**ので、粗探索でもピークを見逃さない。

### 閾値

真の一致のマージンは **0.30〜0.45**、誤検出は **0.04** 程度。間が大きく空くので閾値設定は楽。

ただしテンプレートが小さいほど偶然の一致が起きやすい。NCC の偶然一致は画素数の平方根に反比例するので、閾値をマスク画素数に連動させている。

```
閾値 = 0.45 + 1.8 / √n     (n = マスク画素数)
```

### スケールの追い込み

走査は 24〜62px を 1.09 倍刻みで **12段**。NCC のスケール許容幅が ±7% 程度なので、これより細かくする必要がある。

刻みのままだと最大 4% の誤差が残る。切り取り範囲はプレート幅の約10倍あるので、それが数十pxのずれになる。ピーク周辺3点に放物線を当て、**対数空間で内挿**してサブステップまで詰めている。

## 切り取り

矩形はプレートの検出位置を原点、**プレート幅を単位**とした定数で表す。スケールが確定していれば掛けるだけで出る。

2モードある。

| | |
|---|---|
| `padded` | セクションのパネル枠まで含める。装飾枠が切れないので見栄えがよい |
| `tight` | 中身だけ。必要な情報が入る最小の範囲 |

定数は実測。`padded` は境界を可視化しながらパネル枠に合わせ、`tight` は**正解の切り取り画像から逆算**した（専用のスクリプトを書いた）。

## 高速化

効いた順。合計 **10.5倍**（2813ms → 267ms）。いずれも検出結果・切り取り結果が完全に不変であることを確認済み。

| | 効果 | |
|---|---|---|
| 候補上限を 3000 → 150 | 3.2倍 | 精査（候補 × 25位置 × 500サンプル）が支配的だった |
| 粗探索のテンプレート画素を 100 に | 1.5倍 | 候補上限を先に絞らないと粗探索が甘くなって逆効果。**順序が重要** |
| 確信できる一致で残りを打ち切り | 1.2倍 | 逐次版のみ |
| ワーカー8並列 | 2.3倍 | 618ms → 267ms |

並列版は打ち切りをやめ、常に4プレート × 12段を全部走らせる。総CPU作業量は約2倍になるが、**実時間が画面種別によらず一定**になり、最悪ケース（編成切り替え 1239ms）が大きく縮む。スケール追い込みの5段も並列に投げている。

| ワーカー数 | 時間 | 逐次比 |
|---|---|---|
| 逐次 | 618ms | 1.00 |
| 2 | 551ms | 1.13 |
| 4 | 367ms | 1.68 |
| 6 | 344ms | 1.82 |
| 8 | 267ms | 2.31 |

4を超えると鈍る。ブラウザでは `navigator.hardwareConcurrency` を見て 4〜8 に決めるのが妥当。

## 効かなかったもの

- **単純なストライド間引き** — 上述のとおり真のピークを飛ばす
- **色による事前棄却** — 検出率が落ちて速度も改善せず
- **ピラミッドの3層以上** — 走査は1.9倍速くなるが、粗い層で決まる位置が1pxずれ、そこでのスケールのピークも変わる。最終的なスケール推定が1〜3%ずれて切り取りサイズが合わない。追い込みの窓を広げても回復しない（位置がずれているため）
- **内側ループのラン（連続区間）化** — JSでは約14%遅い。V8は型付き配列の間接参照を十分速く扱うので、ラン管理の分だけ損。ただしSIMD化するなら gather 命令が無いので必須になる

## 測って、成り立たなかった仮説

**「解像度を落とすと NCC のスケール許容幅が広がる」は誤り。**
作業幅512（プレート49px）で ±6〜8%、作業幅256（プレート25px）でも ±8% とほぼ同じ。幾何的なズレは相対量なので、ぼかしても縮まらない。低解像度にしてもスケールの走査段数は減らせない。

**「画面全体の色相で探索するプレートを事前に絞れる」は誤り。**
召喚石だけは分離できる（赤系が47%以上）が、武器と編成切り替えが分離できない。武器でもシアン帯が56%になる個体があり、編成切り替えの範囲に完全に重なる。合成画像では背景色に引きずられて判定不能。旧版が壊れ続けた色ベース判定と同じ失敗。

## ブラウザ移植

プロトタイプは Node（`worker_threads` + sharp）、本番は Web Worker + OffscreenCanvas。別実装だが、パリティ検証スクリプトで**完全一致**を確認した。

> 10サンプルで スケール差 0.00 / 位置差 0.0 / 切り取り矩形差 0px

画像は1枚につき1回だけワーカーへ送り、半分解像度と積分画像は各ワーカーが自分で作る（転送量削減）。

## 手動調整のグリッド検出

検出できなかったときや微調整のために、切り取り枠を手で動かす画面を用意した。辺を画面内の区切り線に吸着させたい。

最初は**軸ごとに明るさの差を平均**して山を探したが、拾えない。カード1枚ぶんの短い縁が、残りの領域に薄められて閾値に届かないため。画面いっぱいに伸びた線しか出なかった。

**一定の長さ続いている段差を探し、それを端まで伸ばす**方式に変えた。

1. 隣接画素の明るさの差を求め、画像ごとに平均+標準偏差で「段差あり」の閾値を決める
2. 列ごとに、段差が縦に連続している最長区間を測る（3pxまでの途切れは継続扱い。アイコンや文字で切れる縁を拾うため）
3. その長さが縦の5%以上なら線として採用
4. 長い順に取り、3px以内の重複は統合。1軸240本まで

検出済みの正解矩形と突き合わせた結果。

```
weapon-additional-001  628x768   縦30本 横89本
  rect(97,136,403,311)   左+2 右+5 上+1 下-4
  rect(97,461,403,104)   左+2 右+5 上+1 下-5
summon-001             503x555   縦42本 横80本
  rect(57,74,393,300)    左+1 右+1 上+0 下+3
  rect(57,397,393,93)    左+1 右+1 上+5 下+0
```

各辺の 0〜5px 以内に線がある。吸着距離は画面上7pxなので、全体表示でも届き、拡大するほど細かく合わせられる。

## 残っている課題

- **WebAssembly + SIMD 化** — さらに約2倍の見込み。内側ループをラン方式に書き換える必要があり、それ単体ではJSで14%遅くなる。Rust ツールチェーンが前提。並列化で目標に届いたので優先度は低い
- **編成切り替えの `padded` モード** — 正解画像がもう1組あれば逆算で確定できる。いまは `tight` と同値
